DroidBot：android自动化测试工具

type

status

date

slug

summary

DroidBot工具概述

UTG (UI Transition Graph) 测试是DroidBot工具的一个重要功能。它是一种用于分析和可视化Android应用程序用户界面行为的方法。以下是UTG测试的主要特点：

自动生成：DroidBot在测试过程中自动创建UTG，无需手动干预。

可视化界面流程：UTG以图形方式展示应用程序的不同界面状态及其之间的转换关系。

识别交互元素：图中的节点代表不同的界面状态，边表示用户操作（如点击、滑动等）导致的状态转换。

覆盖率分析：通过UTG可以直观地了解测试覆盖了应用程序的哪些部分，帮助识别未测试的功能或路径。

bug定位：当发现问题时，UTG可以帮助开发者追踪导致问题的操作序列。

DroidBot实践使用

droidbot仓库地址：honeynet/droidbot: A lightweight test input generator for Android. Similar to Monkey, but with more intelligence and cool features!

前置要求

droidbot需求环境

安装python并配置环境变量

安装java sdk并配置环境变量

安装android sdk并配置环境变量

安装android sdk

对于安装android sdk这一项，推荐使用android studio进行安装，因为后面还需要用到android studio中的虚拟机来运行测试程序。

请使用toolbox来管理jb家的ide：

一路傻瓜式安装，软件会引导安装android sdk，把Android\Sdk\platform-tools加到path里就可以了。

安装配置

droidbot

克隆仓库：

我在执行安装时，遇到了部分包找不到的问题，查阅issue和pr，发现是setup.py中指定的一些包版本过新，而droidbot还使用了旧的api导致了错误（androguard包）。

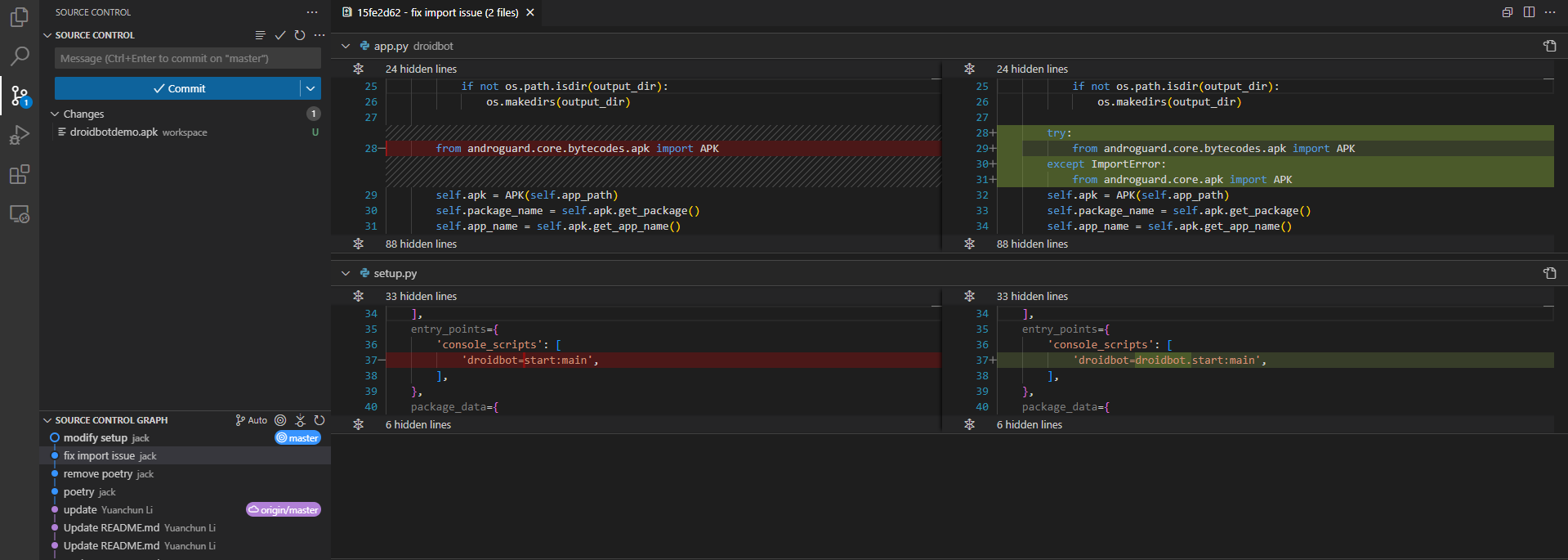

参考这份还未合并的pr进行解决：Fix Import Error for Androguard >=4 and Update setup.py Entry Points due to the possible error by ZeddYu · Pull Request #160 · honeynet/droidbot

修改完成后安装包：

检查一下安装情况，看看命令能否正常运行：

android虚拟机

在android studio中创建虚拟机，配置如下图所示：

启动虚拟机器，需要在终端中运行adb命令查看，确保adb能够发现设备：

运行测试

启动droidbot，选择你要分析的apk文件和输出文件夹：

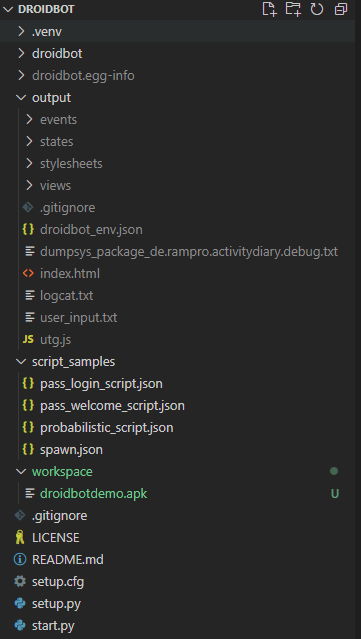

输出了结果：

UTG图如下，我运行了快一个小时还没有结束，提前掐了，看来这个测试进行的还是比较慢的：

总结归纳

DroidBot是一款功能强大的Android自动化测试工具，它通过生成UI转换图（UTG）来分析和可视化Android应用程序的用户界面行为。这个工具能够自动发送随机或脚本化的输入事件，从而快速提高测试覆盖率。在本次实验中，我们探索了DroidBot的安装、配置和使用过程。

使用DroidBot进行测试时，我们发现生成完整的UTG图需要相当长的时间。尽管测试过程较慢，但DroidBot仍然展示了其在自动化测试方面的潜力。它能够自动探索应用程序的不同状态，识别交互元素，并生成可视化的界面流程图，这对于全面测试和bug定位都非常有帮助。
